首頁進口晶振KDS晶振,DSX530GA晶振,5032貼片晶振,1C710000CE1A

KDS晶振,DSX530GA晶振,5032貼片晶振,1C710000CE1A

規格型號：81961282
頻率：7MHz?80MHz

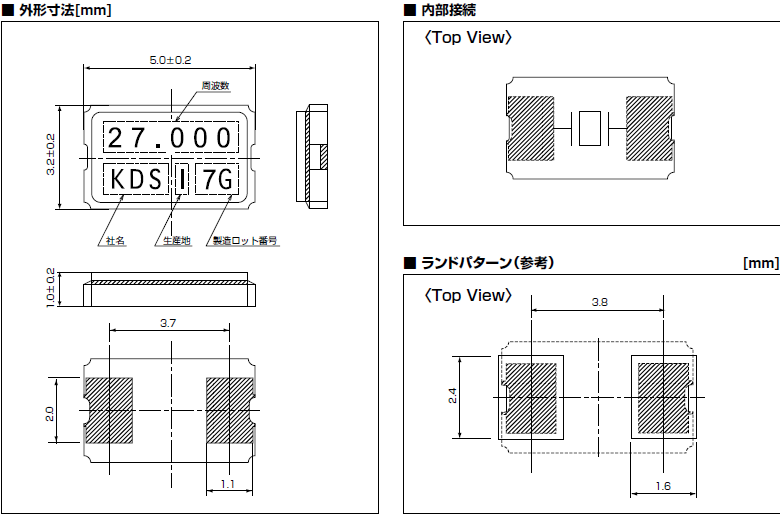

尺寸：5.0*3.2 *1.2mm
PDF
產品描述：日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.“1C710000CE1A”,日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝...

“1C710000CE1A”日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS以高超的生產技術,一流的生產設備,KDS晶振產品價格 “更便宜,更快,更好的產品”,節省勞動力,自動化生產設施的優勢,以滿足交貨時間和需求是你選擇KDS品牌最佳的好伙伴.

KDS晶振,DSX530GA晶振,5032貼片晶振壓電陶瓷做成的濾波器和諧振器,“1C710000CE1A”是民品上用量最大的兩類主要壓電產品,其中陶瓷諧振器用量最大、用途最廣,并在汽車導航、數字AV設備系統中起到重要作用。

主要特性：

5032尺寸、厚度1.0mm、小型、薄型SMD水晶振子
優異的耐熱性，高精度，高可靠性
對應7~70MHz的低頻范圍內的廣泛頻率
無需防潮包裝管理
Moisture Sensitivity Level:LEVEL1(IPC/JEDEC J-STD-033)
AEC-Q200標準
最適合汽車導航、數字AV設備等多種用途

KDS晶振	單位	DSX530GA	陶瓷晶振基本條件
標準頻率	f_nom	7MHz~80MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-30°C ～ +85°C	標準溫度
激勵功率	DL	10μW (200μW max.)	推薦:10μW~100μW
頻率公差	f_— l	±30×10−6（at 25℃）	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.qp11688.cn/
頻率溫度特征	f_tem	±50×10−6 / −30°C＋85℃	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10pF,12pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	-30°C~+85°C, DL = 100μW	如下表所示
頻率老化	f_age	/	/

“1C710000CE1A”抗沖擊

貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。

輻射

暴露于輻射環境會導致晶體性能受到損害，因此應避免照射。化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）

鹵化合物

請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。

靜電

過高的靜電可能會損壞KDS晶振,DSX530GA晶振,5032貼片晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
