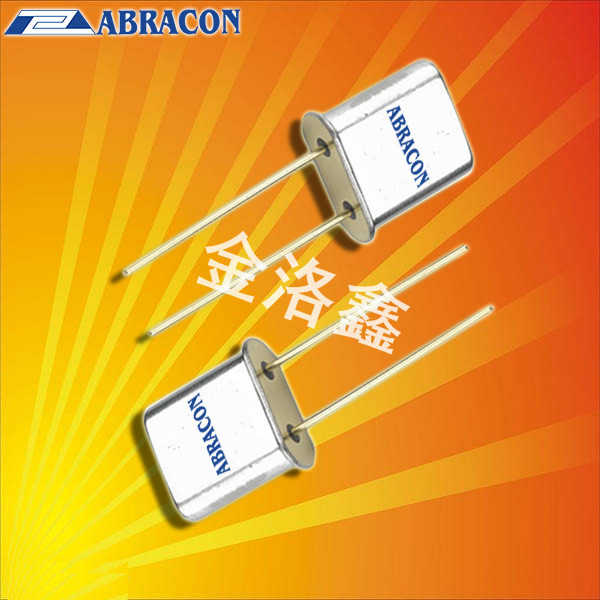

Abracon晶振,石英晶振,AB晶振,進口石英晶體
頻率范圍:1.8432MHz~160.000MHz
負載電容: 18pF
串聯電阻: Refer to*1
工作溫度: -0 ~ + 70 ℃
保存溫度: -55~ +125 ℃
精度 +/-50PPM
激勵電平: 100μW (Max.1000μW)

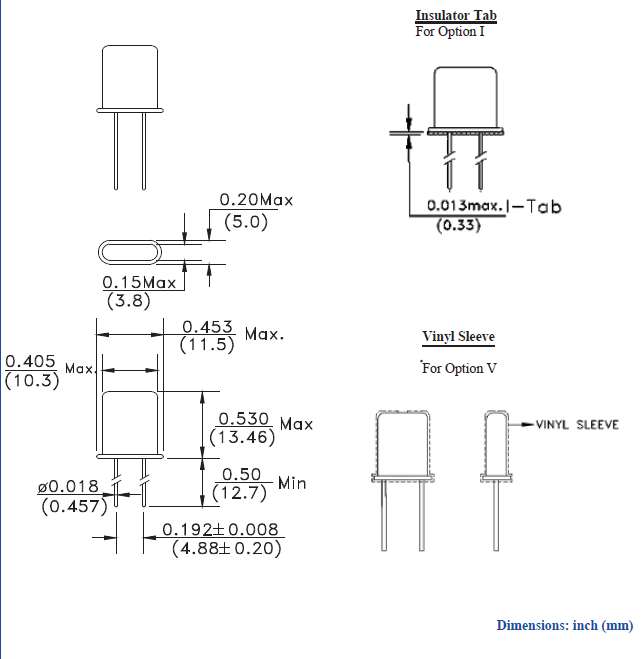

尺寸：11.5*5.0*13.46mm
應用：CPU,內存卡,電腦打印機,數據通信,數據輸入, 輸出機等用途

  Abracon提供了廣泛的石英定時晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。作為一個解決方案供應商，Abracon晶振的廣泛的產品線地址信號路徑，數據路徑和電源需求在最苛刻的應用。ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘或電壓控制晶體振蕩器（VCXO）解決方案標準尺寸為9x14mm。同超過12 kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。

1、振蕩電路

  插件石英晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。

  配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
  晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

2。角色的分量與參考值

  在振蕩電路的設計中，必須認識到個體的作用。

  組件.在表1中，以例如振蕩電路為例來描述角色。

  使用一個通用的C-MOS IC（74hcuo4ap東芝）。

  當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，49U插件晶振也不會啟動振蕩。

  除非有適當值的電阻器連接，否則振蕩不會啟動。

  晶體諧振腔的形式模式，但泛音振蕩或基波。

  振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。

  限制流入插件石英晶體的電流，調節負電阻和勵磁。

  電平，防止諧振腔的反常振蕩，抑制頻率波動。

  C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。

  適當的控制電阻值（RD）取決于諧振器的類型，頻帶和設備的價值。

  電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。

  安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
